磁悬浮离心鼓风机ZB系列添加时间:2019-03-25
  • 磁悬浮离心鼓风机
  • ZB100
  • 磁悬浮离心鼓风机
  • 磁悬浮离心鼓风机
  • ZB100
  • 磁悬浮离心鼓风机

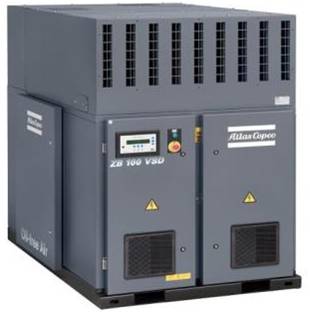

ZB 100-130VSD阿特拉斯科普科磁悬浮离心鼓风机ZBFAD流量符合ISO1217,2009 Ed.4标准。



冷却系统---请见上页ZB流程图,

  磁悬浮鼓风机驱动部分(永磁电机转子和定子、变频器)的充分散热关系到永磁电机和变频器的可靠性、高效率。

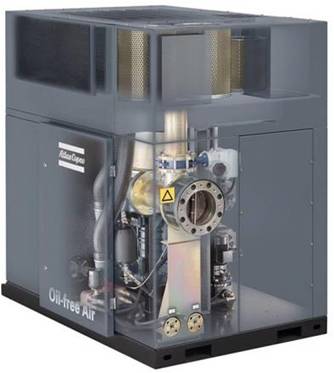

  ZB有内循环、闭式冷却水系统,冷却水通过主电机定子冷却夹套和变频器(水冷式),保证电机和变频器高效率和可靠性。ZB主电机转子和上下两端磁悬浮轴承分别由两个独立的、小功率、冷却鼓风机强制冷却,保证鼓风机高效、可靠地运行。见下图。而国产的磁悬浮鼓风机没有以上的冷却措施,所有夏季经常高温报警、停机。


ZB磁悬浮鼓风机

叶轮

17-4PH不锈钢叶轮,强度高、加工性能好、耐腐蚀。



同铝合金叶轮相比,不锈钢强度和硬度高,机加工性能好,可加工至精度更高的叶片型线和更薄叶片厚度,从而获得更好的压缩性能和效率。不锈钢抗腐蚀性强,耐CL+H2S腐蚀使用寿命更长。

冷却系统

主电机壳体带水冷冷却夹套,由冷却水系统循环水强制冷却电机定子,提高电机效率和可靠性。



主电机转子和上下两端磁悬浮轴承分别由两个独立的、小功率、冷却鼓风机强制冷却,保证整机高效、可靠地运行。



磁悬浮轴承控制器

选用法国S2M 轴承公司SKF集团旗下)的产品,性能可靠。在控制器AMB-Link监控界面上可以显示每个磁极(共10个)的电流,方便设备维护。

变频器



选用德国科比(KEB)公司水冷变频控制器,可实现5-800Hz的高切换频率,电机损失小;防护等级IP54



水冷变频控制器保证即是在粉尘较大的环境下,也保证很高的可靠性

电磁兼容性

ZB配置了输入侧交流电抗器和RFI电源滤波器,并采取屏蔽,隔离,接地及滤波等技术手段,过滤变频器和磁悬浮轴承系统产生的高次电磁谐波,抑制电磁干扰,能有效保护用户电网和其他用电设备的安全,符合严格的欧洲标准。

ZB磁悬浮鼓风机整机通过EMC电磁兼容性测试和认证,符合89/336/EC电磁兼容性EMC标准,并提供EMC电磁兼容性认证证书。

噪音

≤67dB(A)

更多关于阿特拉斯科普科磁悬浮离心鼓风机ZB系列产品相关信息请来电来函免费索取。
